Hochvoltkomponenten in Elektrofahrzeugen: Testsysteme nach VW 80300 und LV 123

Inklusive der Normenbibliotheken für:

LV123 | VW 80300 | VW 80303 | ISO 21498 | ISO 7637-4 | MBN 11123 | MBN LV 123 | Porsche etc.

Die weltweit führende Lösung für die Hochspannungsprüfung von Elektrofahrzeugen - leistungsstark, modular, kompakt, mobil und flexibel!

Allgemeine Informationen

BOLAB bietet bahnbrechende und einzigartige Lösungen für die Prüfung von Hochspannungsprofilen in Elektrofahrzeugen. Unsere Lösungen zeichnen sich durch ihre beeindruckende Leistungsfähigkeit, ihre Flexibilität und ihre modulare Bauweise aus.

Wir bieten drei verschiedene Lösungen an, um den Anforderungen unserer Kunden gerecht zu werden. Unsere Hochgeschwindigkeitsprüfungen ermöglichen schnelle und präzise Tests, während unsere Lösungen im mittleren Bereich eine breite Abdeckung der gängigsten Profile bieten. Zusätzlich bieten wir eine kostengünstige Lösung für Kunden mit begrenztem Budget an.

Unsere leistungsstarken Lösungen eignen sich sowohl für Einsteiger als auch für erfahrene Anwender, die wertvolle Erfahrungen sammeln möchten.

Vertrauen Sie auf BOLAB, um innovative Lösungen für die Prüfung von Hochspannungsprofilen in Elektrofahrzeugen zu erhalten. Wir setzen Maßstäbe in Bezug auf Leistung, Flexibilität und Modularität.


Modularer Aufbau

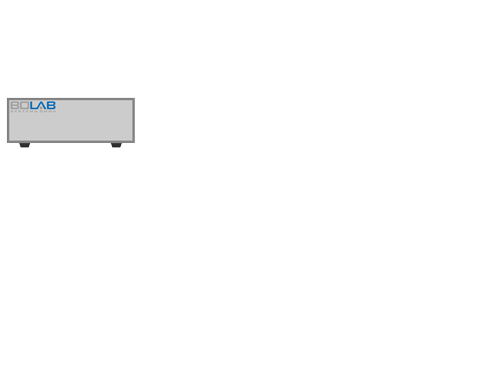

Modularität ist eine der herausragenden Eigenschaften der Testsysteme von BOLAB. Mit unseren Systemen haben Sie die Möglichkeit, klein anzufangen und schrittweise zu erweitern. Beginnen Sie mit einem "kleinen" System von 1 kW (1.000 V, 15 A) und fügen Sie nach Bedarf und entsprechend Ihrem Budget weitere Module hinzu.

Diese Flexibilität ermöglicht es Ihnen, sich einfach und effizient mit Hochspannungstests für Elektrofahrzeuge auseinanderzusetzen und Ihre Testkapazitäten mit einer äußerst leistungsfähigen Lösung zu erweitern. Bei BOLAB bieten wir Ihnen die Möglichkeit, Ihre Testsysteme maßgeschneidert auf Ihre Anforderungen anzupassen und sie gemäß Ihren individuellen Bedürfnissen zu skalieren.

Starten Sie Ihre Reise in die Welt der Hochspannungstests mit BOLAB und erleben Sie die Vorteile der Modularität, die Ihnen eine einfache und flexible Erweiterung Ihrer Testsysteme ermöglicht.


Modular erweiterbar auf bis zu 54 kW (jedes Modul: 1.000 W, -30 V ... +70 V, 38 A)


Flexibel

Die Flexibilität der Systeme von BOLAB ist ein unübertroffenes und außergewöhnliches Merkmal.

Unsere Mittel- und Hochspannungssysteme sind vielseitig einsetzbar und erfüllen alle relevanten Normen, darunter LV 124, VW80000, LV 148, VDA 320 und ISO 7637. Sie können problemlos für die Prüfung von DC/DC-Wandlern in Nieder- und Hochspannungsanwendungen eingesetzt werden.

Egal ob Sie OEM-Normen oder branchenübliche Standards verwenden, unsere BOLAB-Systeme bieten Ihnen die erforderliche Flexibilität. Sie können die Systeme nahtlos an Ihre spezifischen Anforderungen anpassen und eine breite Palette von Tests durchführen.

Verlassen Sie sich auf die herausragende Flexibilität der BOLAB-Systeme, um Ihre Prüfungen effizient und zuverlässig durchzuführen. Sie sind speziell darauf ausgelegt, Ihnen maximale Leistung und Vielseitigkeit zu bieten.



Leistungsstark

BOLAB bietet eine große Bandbreite an Leistungsoptionen.

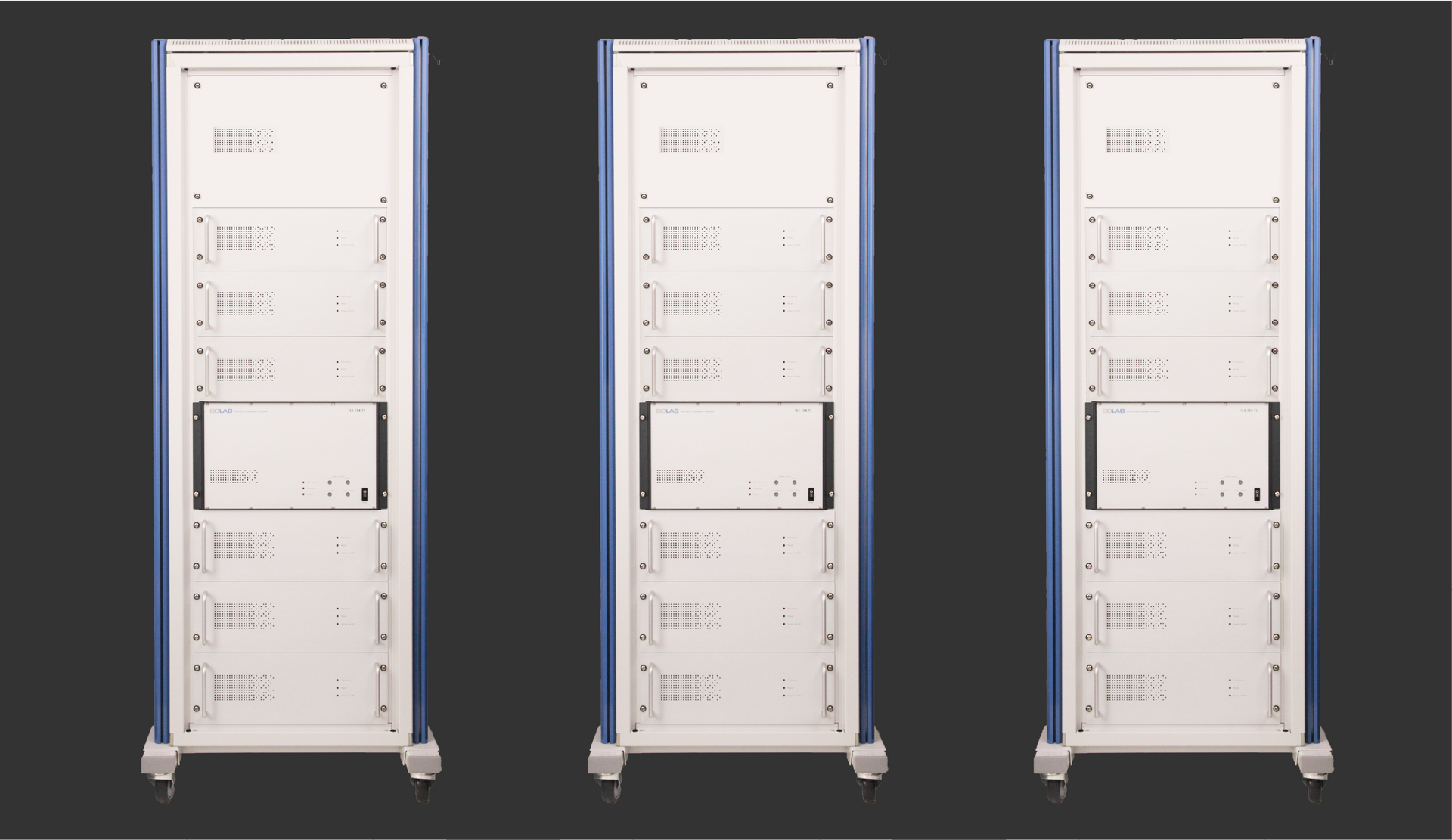

Unsere Systeme reichen von 15 kW bis zu beeindruckenden 200 kW und decken Spannungen bis zu 1.000 V sowie Ströme von 15 A bis über 400 A ab.

Egal, ob Sie leistungshungrige Anwendungen haben oder präzise Stromversorgung für Ihre Tests benötigen - unsere vielseitigen Systeme bieten Ihnen die erforderliche Kapazität und Zuverlässigkeit.

Verlassen Sie sich auf BOLAB, um Ihre individuellen Testanforderungen zu erfüllen und eine breite Palette an Leistungsoptionen für Ihre Anwendungen bereitzustellen.


Kompakt und mobil

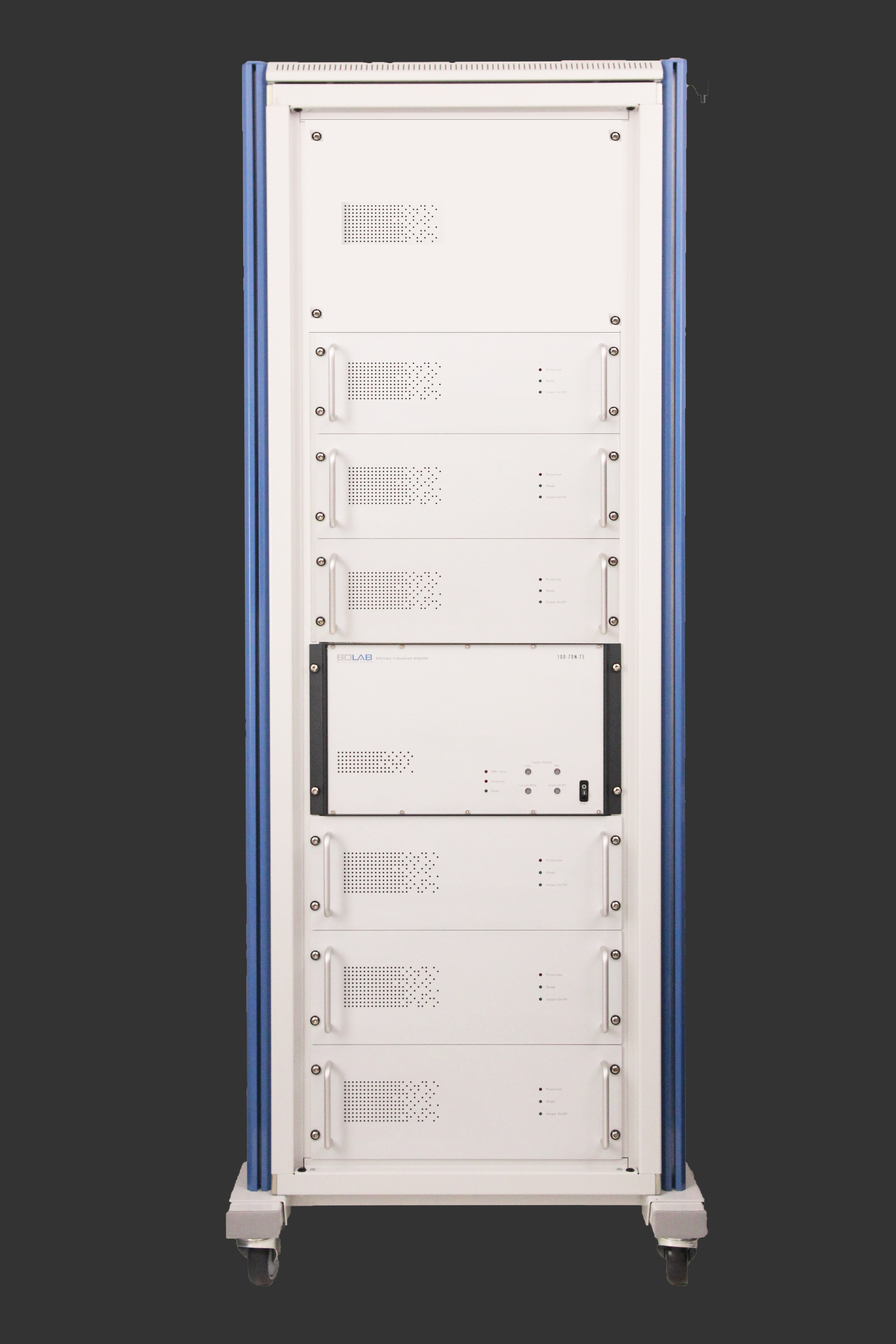

Keine andere mobile High-End-Testlösung für Elektrofahrzeuge bietet die Leistung und Vielseitigkeit wie die BOLAB-Systeme. Unsere einzigartige Lösung für VW 80000 mit 15 kW (1.000 V / 15 A) ist in einem kompakten 19-Zoll-Rack mit 10 HE Höhe untergebracht.

Zusätzlich decken unsere BOLAB-Systeme Spannungsprofile wie LV 124, LV 148, VW 80000, VDA 320 und OEM-Standards bis zu 2000 A ab.

Verlassen Sie sich auf BOLAB, um umfassende Testabdeckung und zuverlässige Leistung für Ihre Elektrofahrzeugtests zu gewährleisten.


High Voltage DC Power Supply +

4 Quadrant Amplifier In Series

Setup

Kopplungsnetzwerktransformatoren (CDN) haben aufgrund ihrer begrenzten Geschwindigkeit, Frequenzbereiche und Amplitude ihre Einschränkungen und sind daher nicht für die Prüfung von Lastabwürfen geeignet, die in den Standards LV 123 und VW 80300 gefordert sind.


Um dennoch den Anforderungen von Lastabwurf-Tests gerecht zu werden, bietet BOLAB eine äußerst flexible Lösung an: Die Kombination einer Hochspannungsstromversorgung in Serie mit den 4-Quadranten-Verstärkern. Diese innovative Konfiguration ermöglicht es, individuelle Transienten und spezifische Lastabwurf-Anforderungen zu erfüllen, die in der Hochspannungsprüfung von Elektrofahrzeugen häufig auftreten.


Darüber hinaus zeichnet sich das modulare Design von BOLAB aus, das die Anpassung an nahezu alle Hersteller von Hochspannungsstromversorgungen ermöglicht. Dadurch wird der Kauf einer zusätzlichen Stromversorgung überflüssig, wenn bereits eine vorhanden ist. Diese hohe Flexibilität und Effizienz ermöglichen es unseren Kunden, ihre Testsysteme optimal zu konfigurieren und die bestmöglichen Ergebnisse zu erzielen.

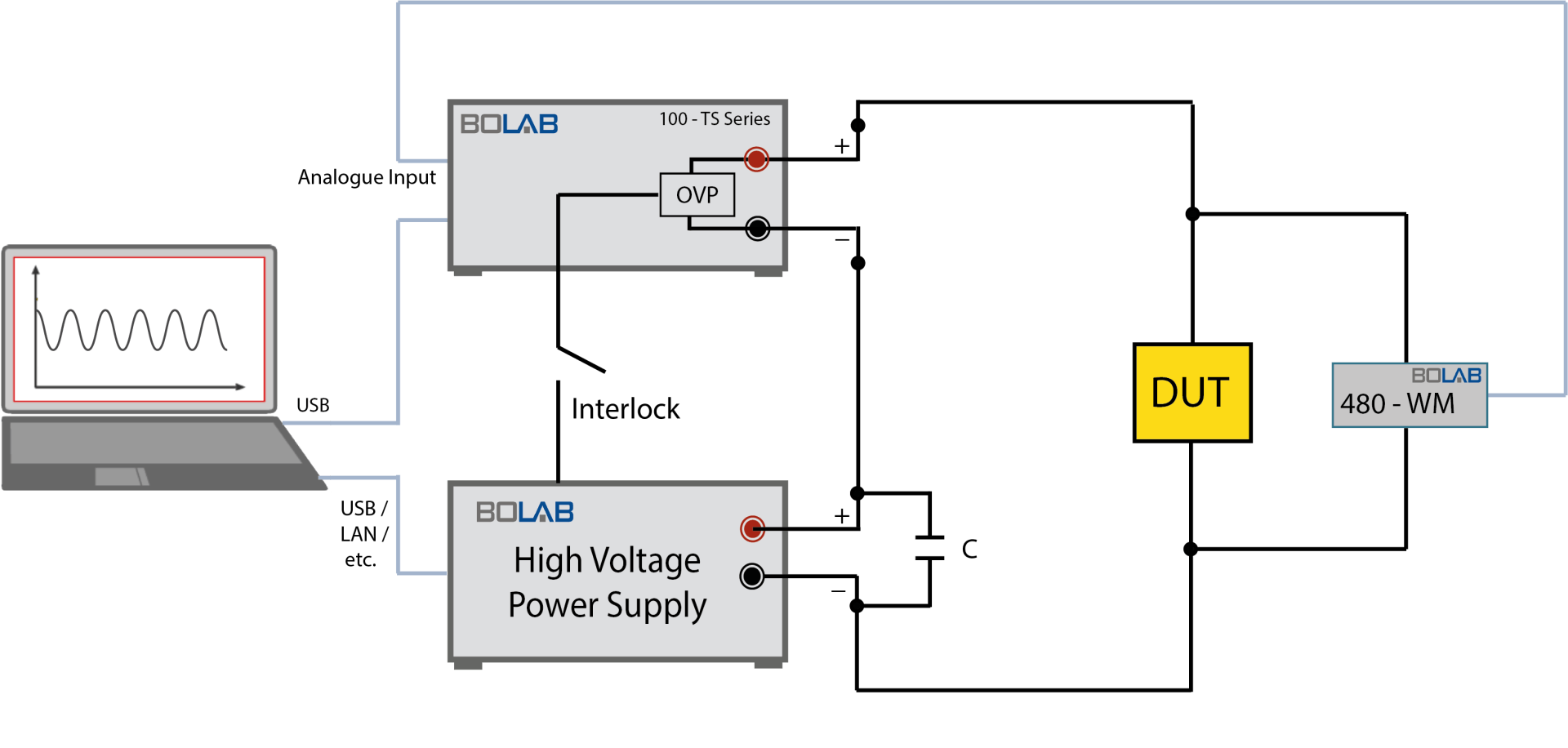

High Voltage DC Power Supply + 4 Quadrant Amplifier In Series

Vorteile

  • Hochgradig flexibel: Die HV-Testsysteme von BOLAB sind modular und skalierbar konzipiert und bieten Flexibilität bei der Konfiguration, um unterschiedlichen Testanforderungen gerecht zu werden.
  • Transienten-Störungen: Unsere HV-Testsysteme können präzise Transienten-Störungen erzeugen und ermöglichen damit eine genaue Prüfung von Komponenten unter realen Bedingungen.
  • Lastabwurf-Fähigkeiten: Mit Lastabwurf-Funktionen können unsere Testsysteme plötzliche Spannungsspitzen simulieren und gewährleisten eine umfassende Prüfung der Widerstandsfähigkeit von Komponenten.
  • Hoher Frequenzbereich: BOLAB's HV-Testsysteme decken einen breiten Frequenzbereich ab und eignen sich daher ideal für die Prüfung von Hochgeschwindigkeits- und Hochfrequenzkomponenten.


Hochvolttestsysteme in Serie zu einem 4-Quadranten-Verstärker

Artificial Network

AN-Series

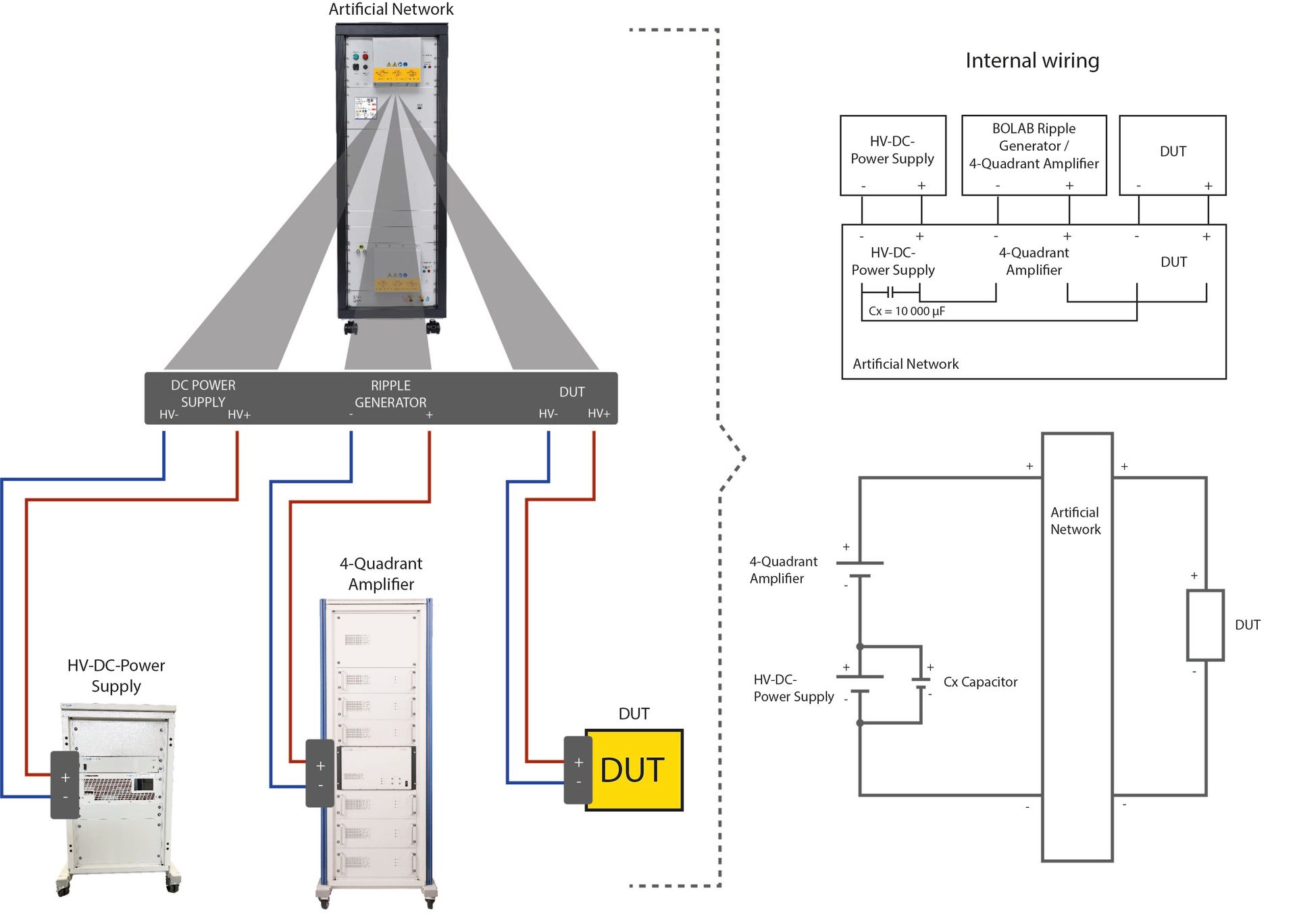

Die AN-Serie ist ein künstliches Netzwerk, das die Impedanz des Fahrzeugstromnetzes für Komponententests von Komponenten der Spannungsklasse B (Hochspannung) in Laboren und Prüfständen elektrisch nachbildet. Die AN-Serie verwendet ein analoges System mit einer Bandbreite von bis zu 150 kHz. Ein künstliches Netzwerk wie die AN-Serie ist entscheidend für die ordnungsgemäße Prüfung aller Komponenten der Spannungsklasse B in Hybrid- und Elektrofahrzeugen. Die vom Prüfling erzeugten Störungen wie Restwelligkeit, Dynamik, Spikes und andere höherfrequente Störungen werden vom künstlichen Netz absorbiert und wiedergegeben, wodurch ähnliche Bedingungen wie in einem Hochspannungsnetz in Fahrzeugen geschaffen werden. Dies ermöglicht eine bessere Prüfung der Robustheit der Komponente und ihrer Immunität gegenüber dem von ihr selbst erzeugten Rauschen. Die Prüfung mit dem künstlichen Netz der AN-Serie würde auch die Effizienz- und Lebensdauertests näher an die Ergebnisse der realen Welt heranbringen und den Anforderungen von Normen wie ISO 21498, LV 123, IEC 61851-23, VW80300, MBN 11123 und internen Normen entsprechen.

Datenblatt herunterladen
MODELS LV 123 VW 80300 ISO 21498 MBN 11123 Current
AN-AB-60 ✔ ✔ - - 60 A
AN-CD-60 - - ✔ ✔ 60 A
AN-ABCD-60 ✔ ✔ ✔ ✔ 60 A
MODELS LV 123 VW 80300 ISO 21498 MBN 11123 Current
AN-AB-300 ✔ ✔ - - 300 A
AN-CD-300 - - ✔ ✔ 300 A
AN-ABCD-300 ✔ ✔ ✔ ✔ 300 A

BOLAB's vollständige Lösung aus einer Hand
