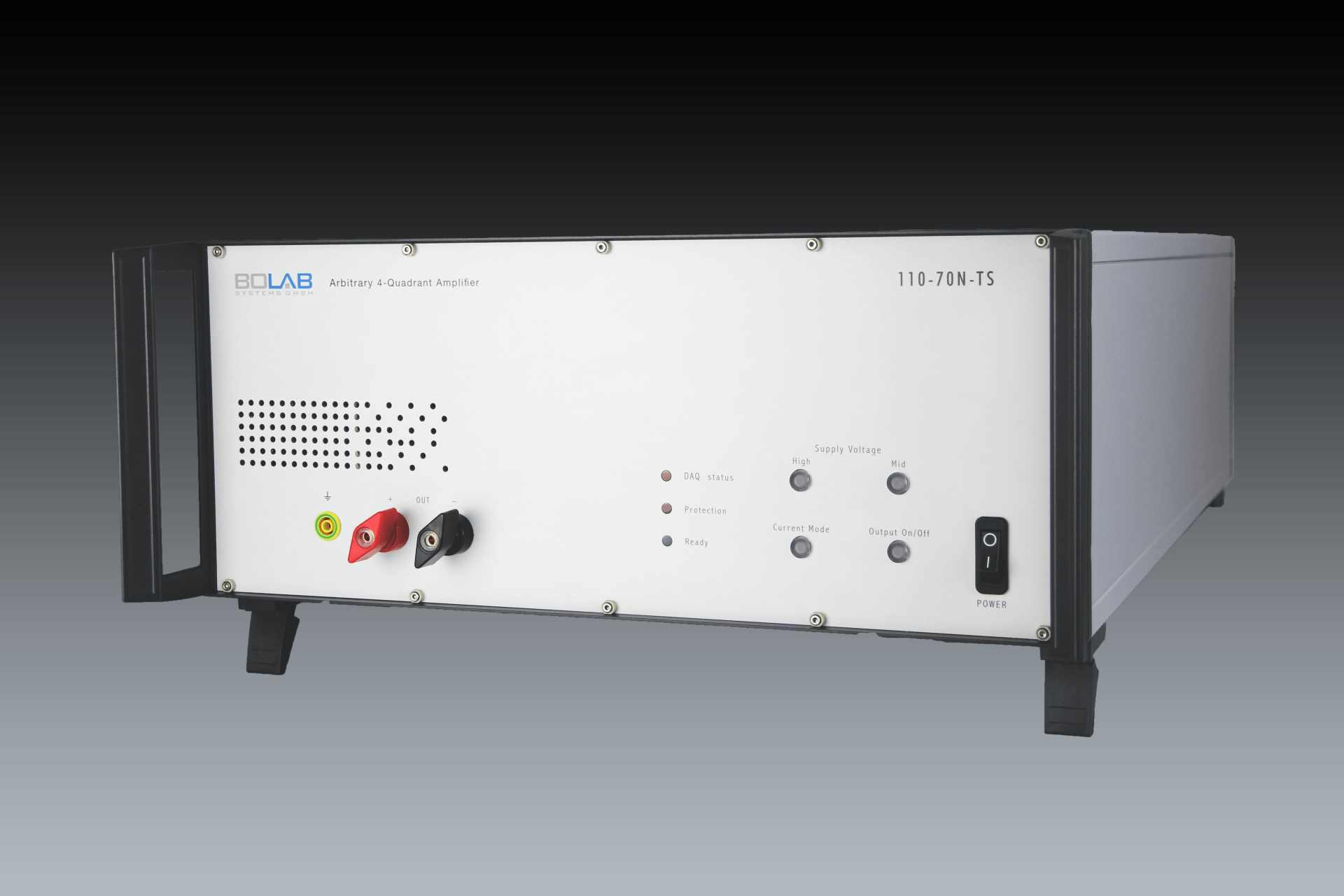

4-Quadranten-Spannungsverstärker

400 W - 18.000 W

*nicht bei allen Modellen



  • DC - 200 kHz Bandbreite DC
  • MHz (Kleinsignal -3 dB)
  • Ausgangsspannung ±75 Vpk
  • Anstiegs-/Abfallzeit 100 V/µs
  • USB-Schnittstelle standardmäßig, LAN optional
  • Analoger Steuereingang 0 ... ±10 V zur Steuerung von Spannung und Strom
  • Monitorausgänge für Spannungs- und Strommesswerte*
  • Modular erweiterbar über Master-Slave-Modus
  • Parallel- und Reihenschaltungen für zwei oder mehr Geräte



Modelle 35 V Maximale Spannung Minimale Spannung Strom Ausgangsleistung Abmessung
105-35R + 35 V - 30 V 20 A 500 W 3 U
110-35R + 35 V - 30 V 40 A 1.000 W 4 U
120-35R + 35 V - 30 V 76 A 2.000 W 14 U
130-35R + 35 V - 30 V 114 A 3.000 W 18 U
140-35R + 35 V - 30 V 152 A 4.000 W 22 U
150-35R + 35 V - 30 V 190 A 5.000 W 26 U
160-35R + 35 V - 30 V 228 A 6.000 W 30 U
180-35R + 35 V - 30 V 304 A 8.000 W 2 x 22 U
200-35R + 35 V - 30 V 380 A 10.000 W 2 x 26 U
220-35R + 35 V - 30 V 456 A 12.000 W 2 x 30 U
250-35R + 35 V - 30 V 570 A 15.000 W 3 x 26 U
280-35R + 35 V - 30 V 684 A 18.000 W 3 x 30 U
Modelle 70 V Maximale Spannung Minimale Spannung Strom Ausgangsleistung Abmessung
105-70R + 70 V - 30 V 15 A 500 W 3 U
110-70R + 70 V - 30 V 40 A 1000 W 4 U
120-70R + 70 V - 30 V 76 A 2000 W 14 U
130-70R + 70 V - 30 V 114 A 3000 W 18 U
140-70R + 70 V - 30 V 152 A 4000 W 22 U
150-70R + 70 V - 30 V 190 A 5000 W 26 U
160-70R + 70 V - 30 V 228 A 6000 W 30 U
180-70R + 70 V - 30 V 304 A 8000 W 2 x 22 U
200-70R + 70 V - 30 V 380 A 10000 W 2 x 26 U
220-70R + 70 V - 30 V 456 A 12000 W 2 x 30 U
250-70R + 70 V - 30 V 570 A 15000 W 3 x 26 U
280-70R + 70 V - 30 V 684 A 18000 W 3 x 30 U
Modelle 75 V Maximale Spannung Minimale Spannung Strom Ausgangsleistung Abmessung
105-75N + 75 V - 75 V 11 A 500 W 3 U
110-75N + 75 V - 75 V 40 A 1.000 W 4 U
120-75N + 75 V - 75 V 76 A 2.000 W 14 U
130-75N + 75 V - 75 V 114 A 3.000 W 18 U
140-75N + 75 V - 75 V 152 A 4.000 W 22 U
150-75N + 75 V - 75 V 190 A 5.000 W 26 U
160-75N + 75 V - 75 V 228 A 6.000 W 30 U
180-75N + 75 V - 75 V 304 A 8.000 W 2 x 22 U
200-75N + 75 V - 75 V 380 A 10.000 W 2 x 26 U
220-75N + 75 V - 75 V 456 A 12.000 W 2 x 30 U
250-75N + 75 V - 75 V 570 A 15.000 W 3 x 26 U
280-75N + 75 V - 75 V 684 A 18.000 W 3 x 30 U
